密封裝置是烘干機不可缺少的重要組成部分，是衡量設備性能好壞的重要指標。烘干機密封裝置的關鍵性作用主要表現在以下三個方面：如果進氣端漏入過量冷空氣，會降低熱氣溫度，影響熱工效率；如果出氣端漏入大量冷空氣，則有可能使廢氣降溫到露點而結露，影響除塵設備的正常工作；同時，因操作中經常出現倒風現象，如果沒有密封裝置，會逸出大量粉塵，污染車間環境。

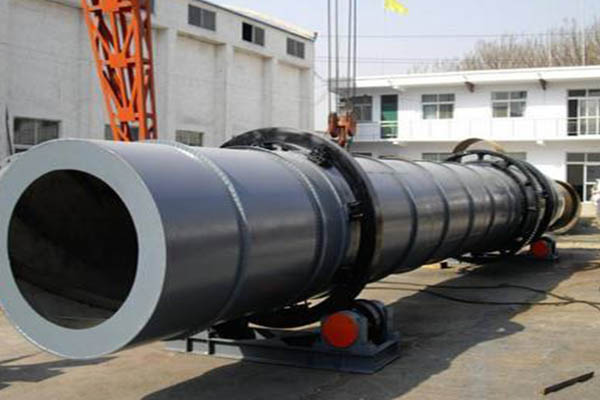

烘干機回轉筒一般是在負壓下進行操作，回轉的筒體及部件和固定裝置的連接處努力避免存在縫隙，為了防止外界空氣被吸入筒體內或防止筒體內空氣攜帶物料外泄污染環境，必須在某些部位設定密封裝置。

烘干機對密封裝置的基本要求

（1） 密封性能好；

（2） 能適應筒體的形狀誤差（橢圓度偏心等）和運轉中沿軸向的往復竄動；

（3） 磨損輕，維修和檢修方便；

（4） 結構盡量簡單。

烘干機

密封結構：迷宮式、軸向接觸式、徑向接觸式、正壓氣封式。

（1） 迷宮式

迷宮式密封是讓空氣流經彎曲的通道，產生流體阻力，使漏風量減少。根據迷宮通道方向的不同，分為軸向迷宮式密封和徑向迷宮式密封。迷宮式密封結構簡單，沒有接觸面，因此不存在磨損問題，它不受筒體竄動的影響?？紤]到筒體及迷宮密封圈本身存在的制造誤差、剛度和筒體軸線彎曲，相鄰迷宮圈間的間隙不能太小，一般不少于20～40mm。間隙越大，迷宮數量越少，密封效果就越差。因此迷宮式密封只適用于氣體壓力小的場合，或者與其它密封結構聯合使用。

（2） 軸向接觸式

軸向接觸式密封也稱端面密封。簡單的端面密封由壓緊環（動環）和支撐（靜環）組成。壓緊環隨筒體旋轉并用彈簧緊壓于支撐環上，支撐環固定在進出料箱上，端面密封是由端面在相對運動中緊密研磨嚙合而達到密封要求。為了確保壓緊環在筒體運轉中的竄動又要與支撐環緊密貼和，故壓緊環與筒體是浮動安裝，因而有空隙。這是在端面密封中漏氣的來源，因此應當極小。


（3） 徑向接觸式

筒體和密封元件間沿徑向的接觸面來防止氣流流通的裝置稱為徑向接觸式密封。用作徑向接觸式密封元件的材料目前有三種：①柔性物，如橡膠帶、毛氈；②金屬摩擦件，如鑄鐵；③碳素（石墨）制品。

（4） 正壓氣封式

正壓氣風式密封式是用鼓風機，將空氣通過風嘴吹入筒體與隔熱套之間的環形通道內，在整個圓周上形成一股自下而上的氣流，使筒體端部得到冷卻保護。故風壓力稍高于窯頭罩內壓力，形成一股自下而上的氣流，使筒體端部得到冷卻保護。鼓風壓力稍高于窯頭罩內壓力，形成氣幕密封。鼓風的一部分成為二次空氣入窯。這一結構設有摩擦件，可延長窯口密封圈的壽命。正壓氣封式的缺點是漏入少量冷風，對操作有一定不利影響。
